Cloud Diagrams でコストを表示する

Cloud Diagrams では、以下の対象のコスト関連情報を表示できます。

• 全体のダイアグラム（アカウントまたはプロジェクト）：コストのヒートマップ・コストサマリー・コストのアノマリー・アラート・FinOps インサイト
• 単一コンポーネント：コストサマリー・コストのアノマリー

必要な権限

Cloud Diagrams を使用するには、DoiT アカウントに Cloud Diagram User 権限が必要です。

ダイアグラムのコストを表示する

ダイアグラム上でクラウドインフラのコストを表示できます。レポートやシステム内のさまざまな場所を探し回る代わりに、インフラ支出をその場で文脈とともに一元的に確認できます。コスト最適化、予期しないコスト急増のトラブルシューティング、チーム内での明確なコミュニケーションに役立ちます。

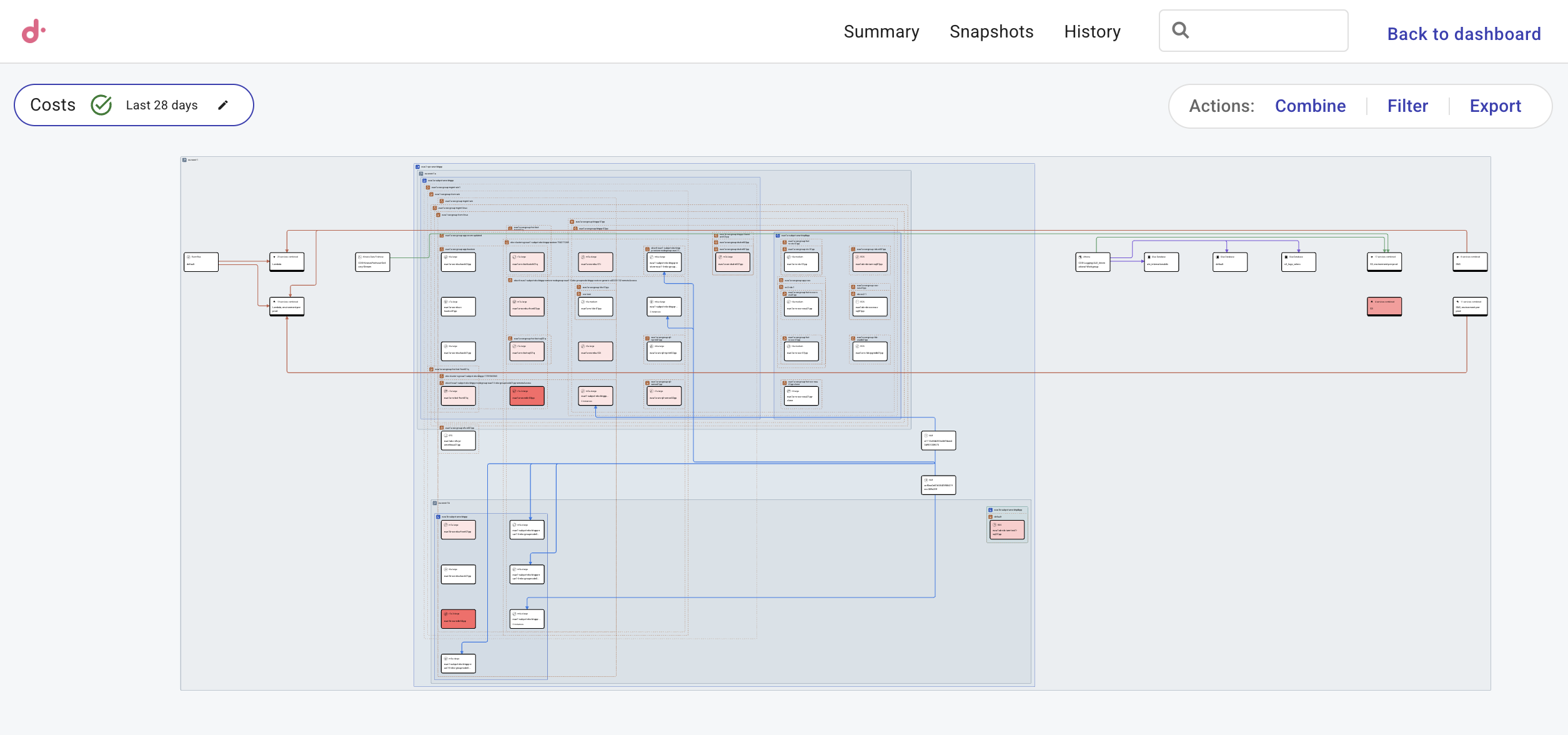

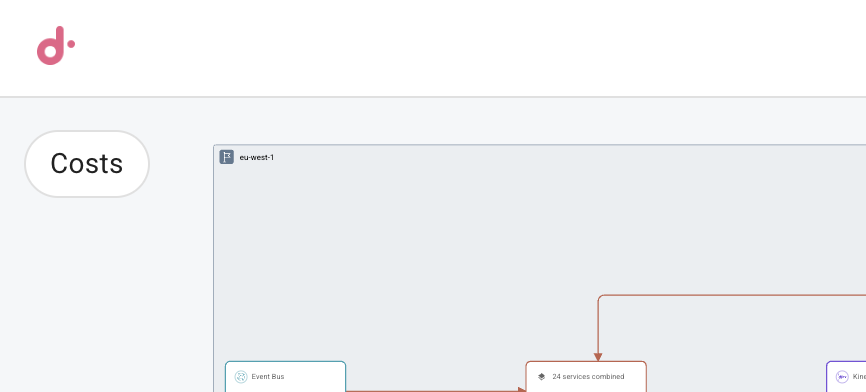

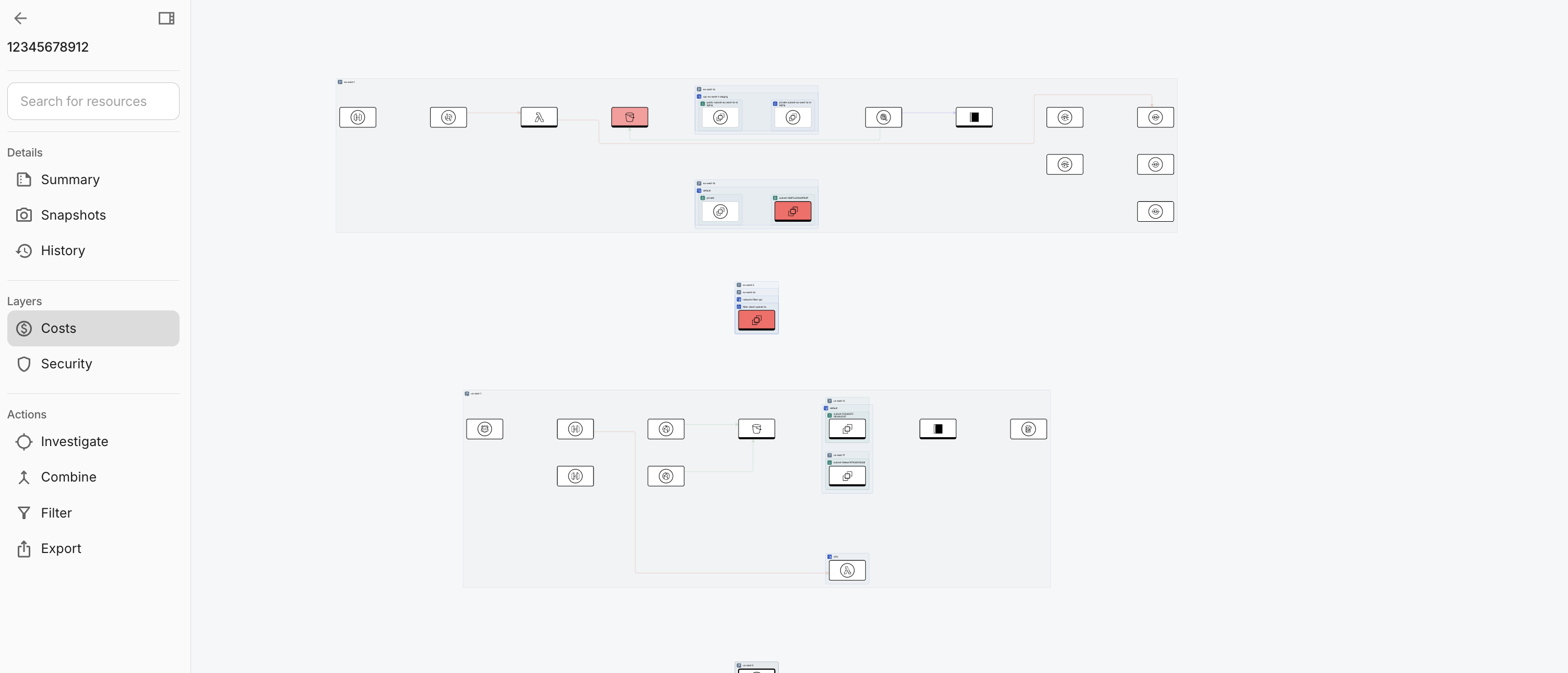

コストをヒートマップで表示する

コストのヒートマップでは、指定した時間範囲内で最もコストが高いリソースをすばやく特定できます。

1. ダッシュボードでダイアグラムを選択します。

2. 「Costs」を選択します。既定の時間範囲は直近 28 日間、間隔は週です。



   「Costs」の鉛筆アイコンで時間範囲を変更できます。ヒートマップの読み込みが完了すると、サイドパネルに「Costs summary」が開きます。

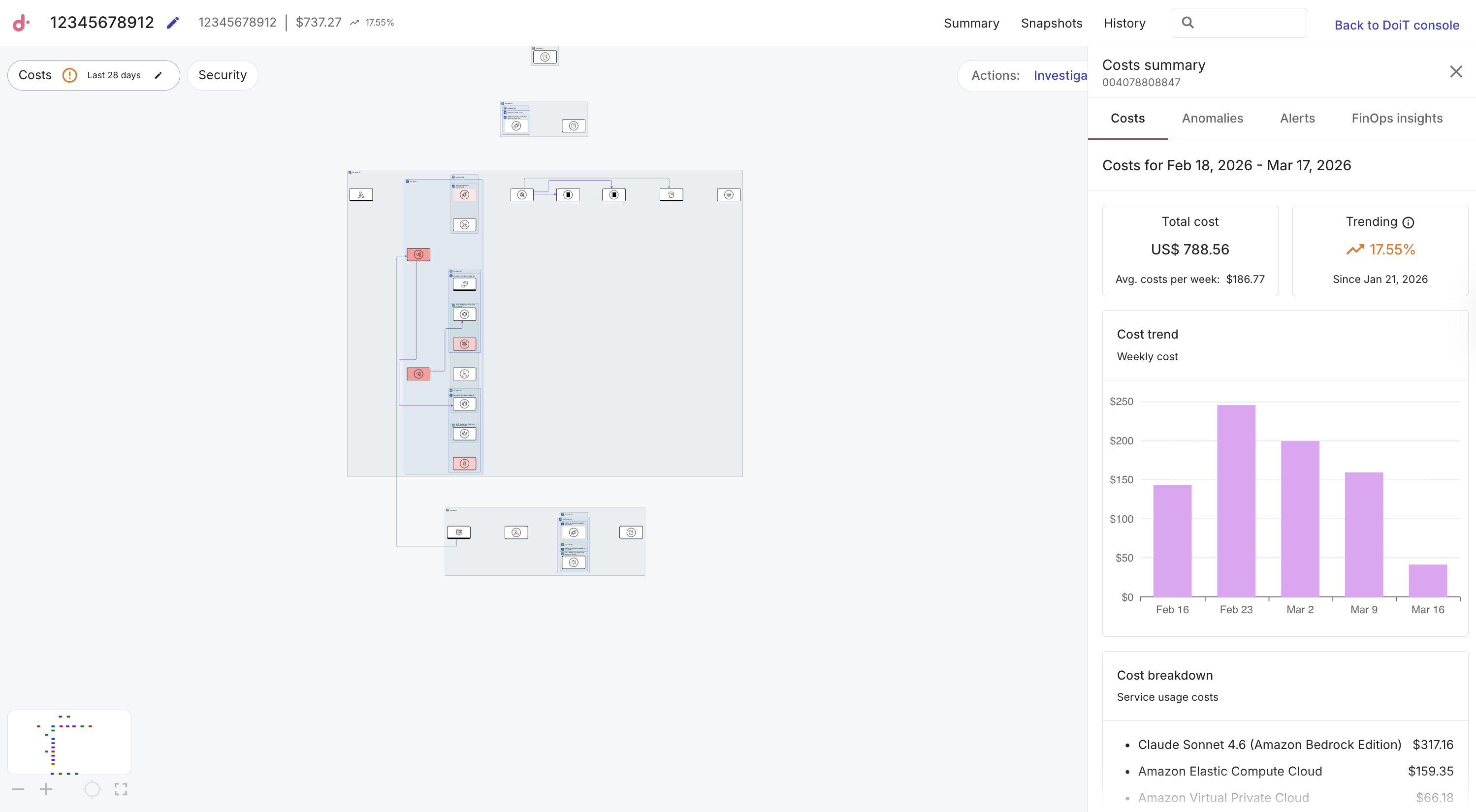

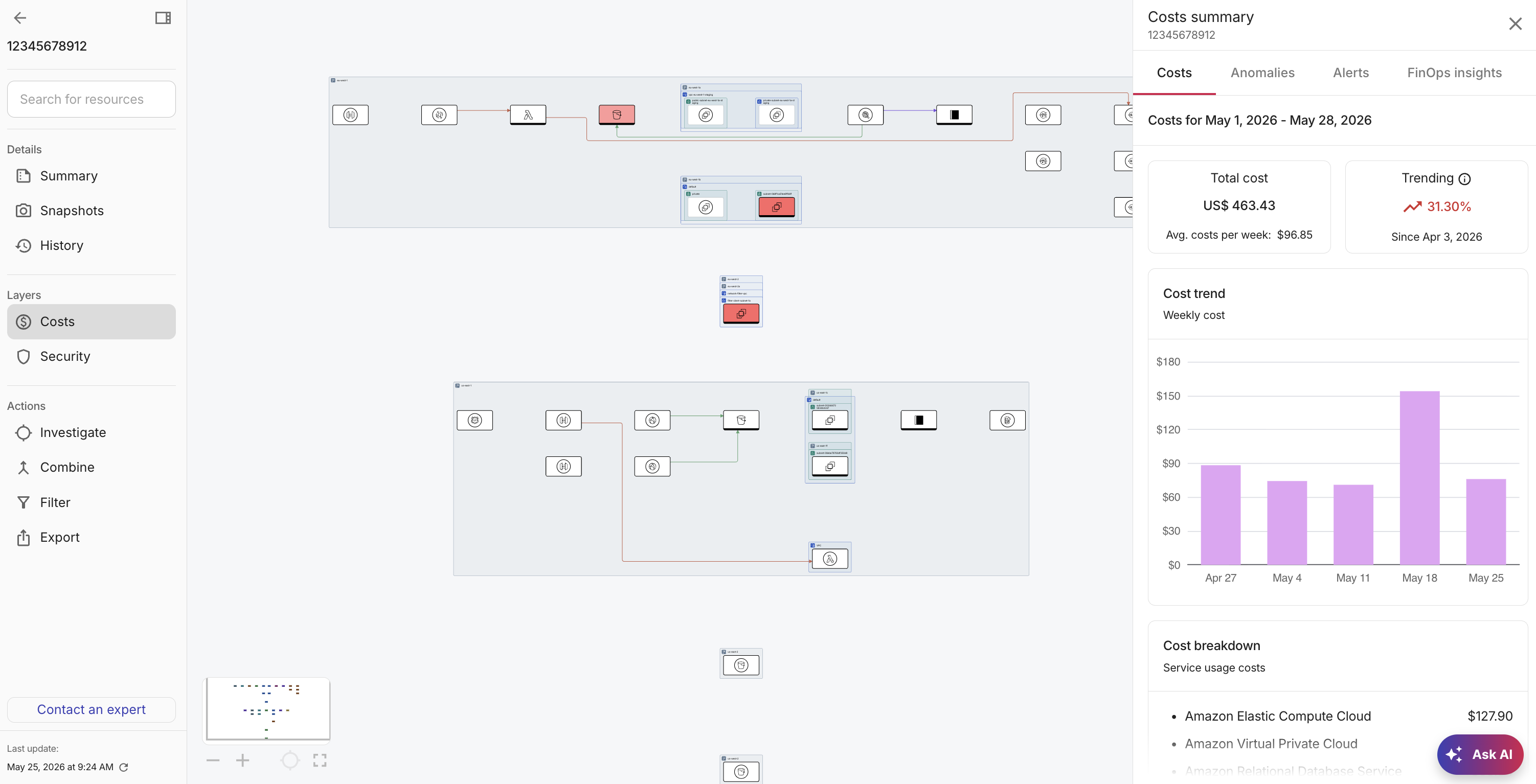

コストサマリーを表示する

「Costs summary」の「Costs」タブでは、アカウントまたはプロジェクト全体の支出が集計されます。「Costs」タブでは、選択した期間の合計支出、日次トレンド、サービス・SKU・その他のディメンション別の内訳を確認できます。これらの合計値をダイアグラムと組み合わせることで、財務データとインフラのロジックを一箇所にまとめられます。これにより、請求の妥当性確認、期間比較、関係者への報告が、質問ごとに別レポートを作成せずに容易になります。

「Costs」タブには次が含まれます。

• 時間範囲と間隔：特定期間の合計支出とトレンドを確認できます。既定では時間範囲は直近 28 日間、間隔は週です。「Costs」の鉛筆アイコンで時間範囲と間隔を変更します。
• Cost trend：「Cost trend」を使用して、このアカウントまたはプロジェクトのコストが日ごとにどのように積み上がっているかを確認します。
• Costs breakdown：「Cost breakdown」を使用して、このアカウントまたはプロジェクトのコストの一覧を表示します。表示内容は閲覧対象に応じて変わります。たとえば、サービスや SKU の一覧が表示される場合があります。

コストのアノマリーを表示する

コストのアノマリーは、直近の基準と比べて異常に見える支出パターン（例：通常範囲外のサービスや SKU）です。月次請求でアノマリーに気づくのを待つ代わりに、ダイアグラム上で直接確認することで即時のトリアージが可能になり、急増の根本原因の調査と共有を迅速化できます。

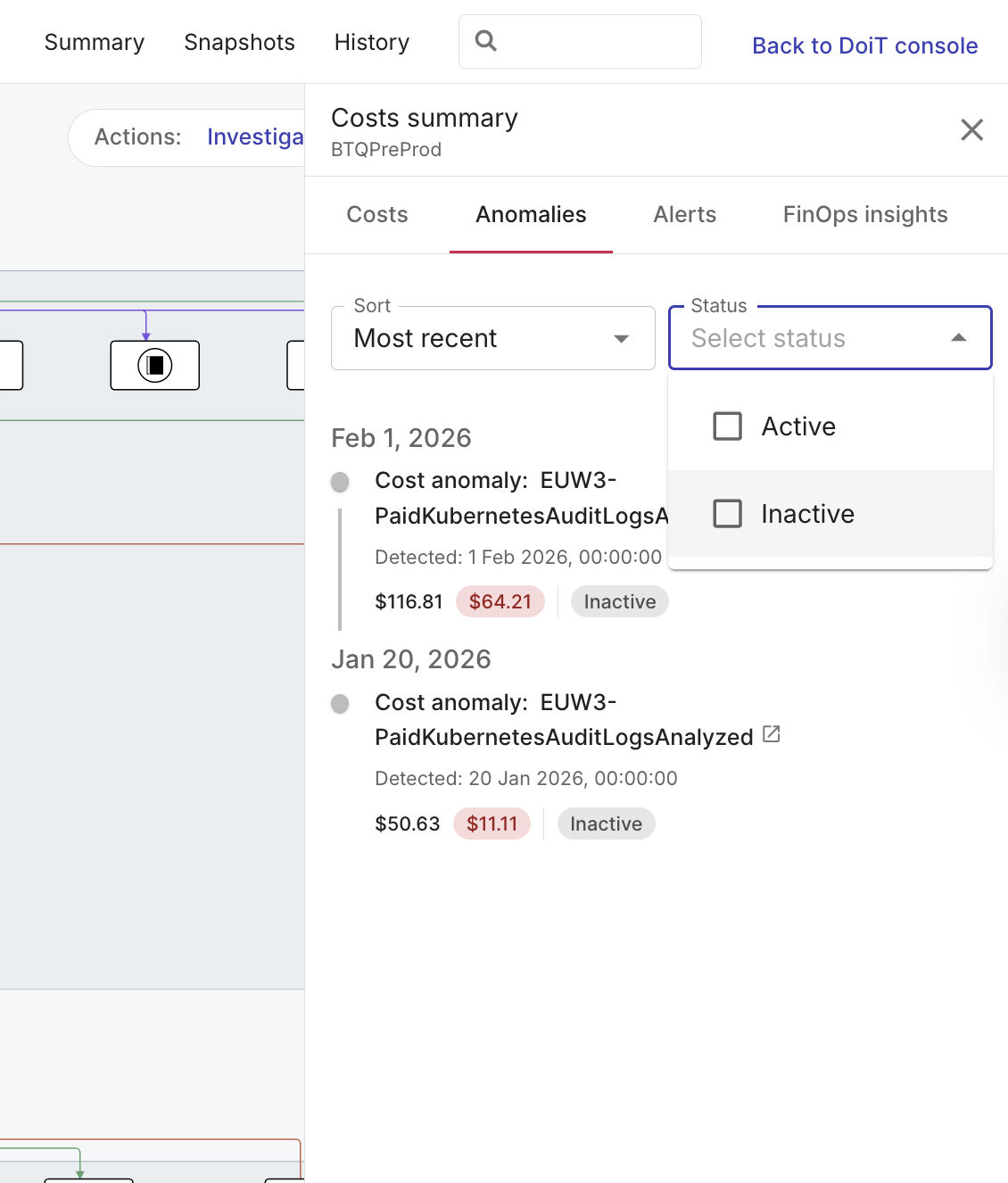

「Anomalies」タブには次が含まれます。

• 最新・重要・高額の順に並べ替え

• 有効・無効のアノマリーでフィルター



  各アノマリーについて、ステータス・確認状況・影響を受けたリソースが表示されます。ホバーしてサマリーを表示し、影響を受けたリソースを選択してダイアグラムをフォーカスするか、タイトルを選択して DoiT コンソールでアノマリーの詳細を開くことができます。

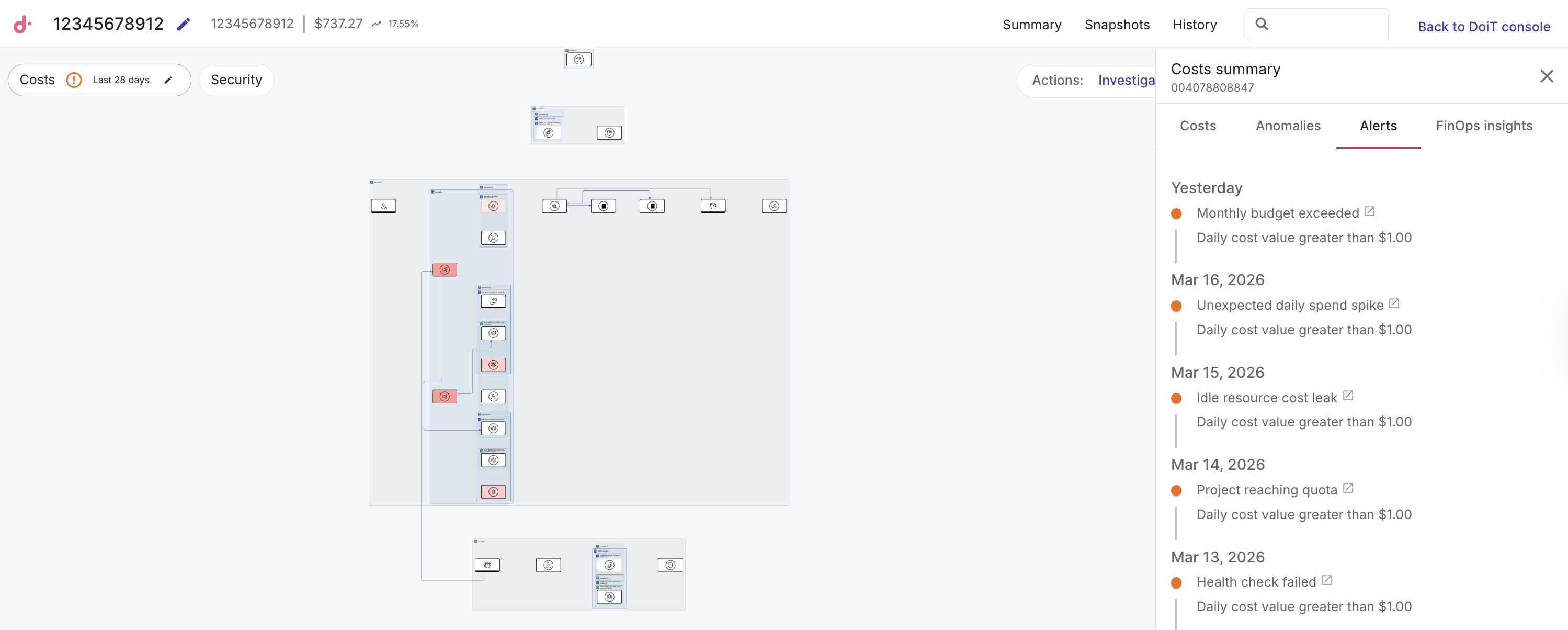

アラートを表示する

アラート（設定した予算などのアラート）は、関心のある条件が満たされたとき（閾値超過・リミット接近など）に発生します。アラートはダイアグラムのアカウントまたはプロジェクトについて時系列で表示されます。これにより、ポリシー違反をアーキテクチャ内の特定の場所と発生時刻に結び付けやすくなり、迅速なフォローアップとチーム間の明確な引き継ぎが可能になります。

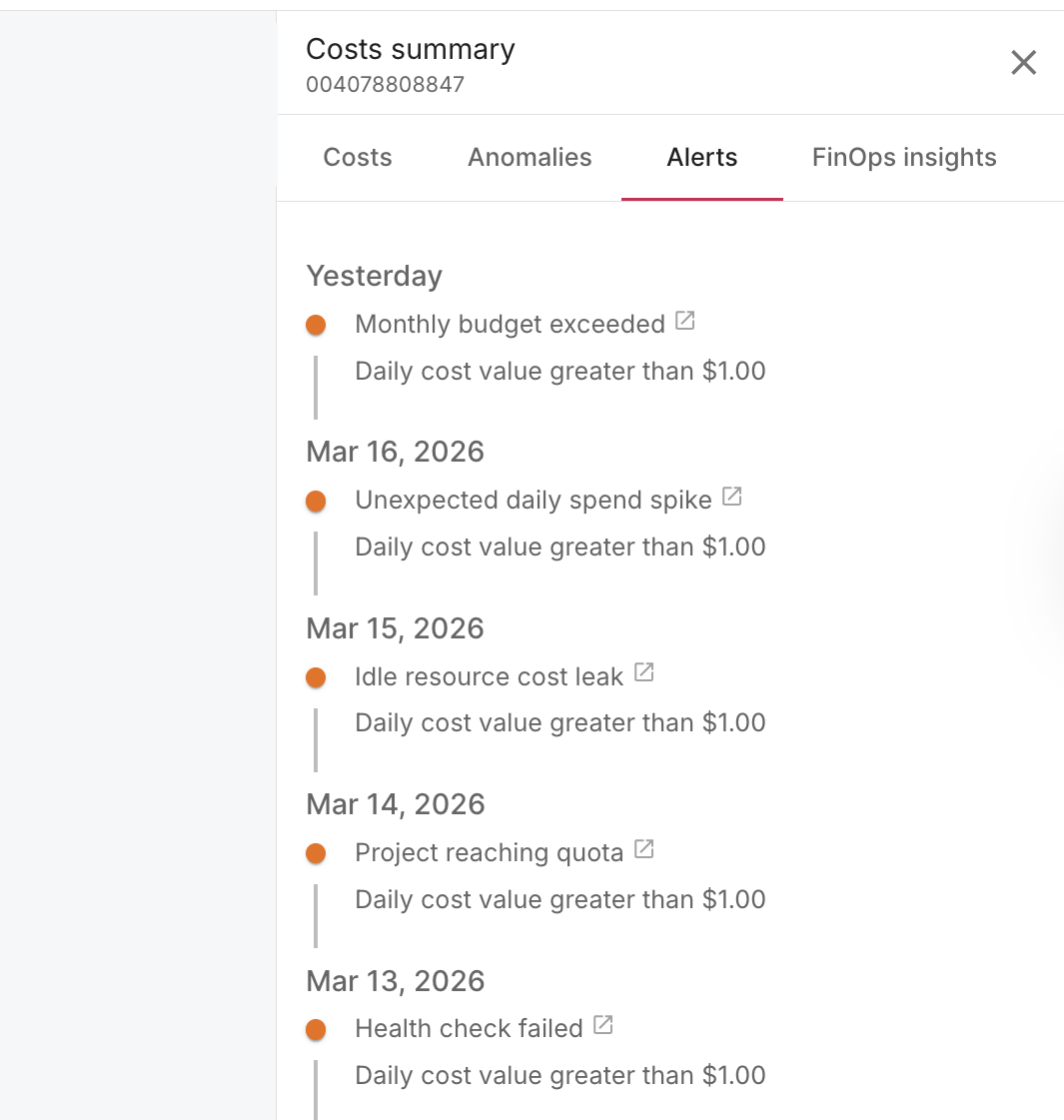

「Alerts」タブには、このダイアグラムのタイムラインが表示されます。各行には、アラートの発生時刻・名前・条件・任意の内訳が含まれます。

• アラートを選択すると、DoiT Cloud Intelligence で表示されます。
• 「このダイアグラムに対してアラートが見つかりません」は、リンクされたアカウントまたはプロジェクトにアラートが構成されていないか、このダイアグラムでまだアラートがトリガーされていないことを意味します。

FinOps インサイトを表示する

FinOps インサイトは、ダイアグラムに表示されるリソースに対するアクション可能なコスト最適化（例：リサイズ、アイドルまたは利用率の低い資産、DoiT Insights の類似推奨）を提示します。建築的文脈を欠く汎用的な削減レポートは無視されがちです。インサイトをダイアグラム上に直接提示することで、どのノードに推奨が影響し、その周辺の依存関係にどう影響するかを即座に把握できます。これにより、潜在的なコスト削減の特定から、具体的に何を変更すべきかの理解までのギャップを埋められます。大規模で継続的に変化するクラウド環境では、このレベルの精度を備えることが、支出を適切に管理する上で不可欠です。

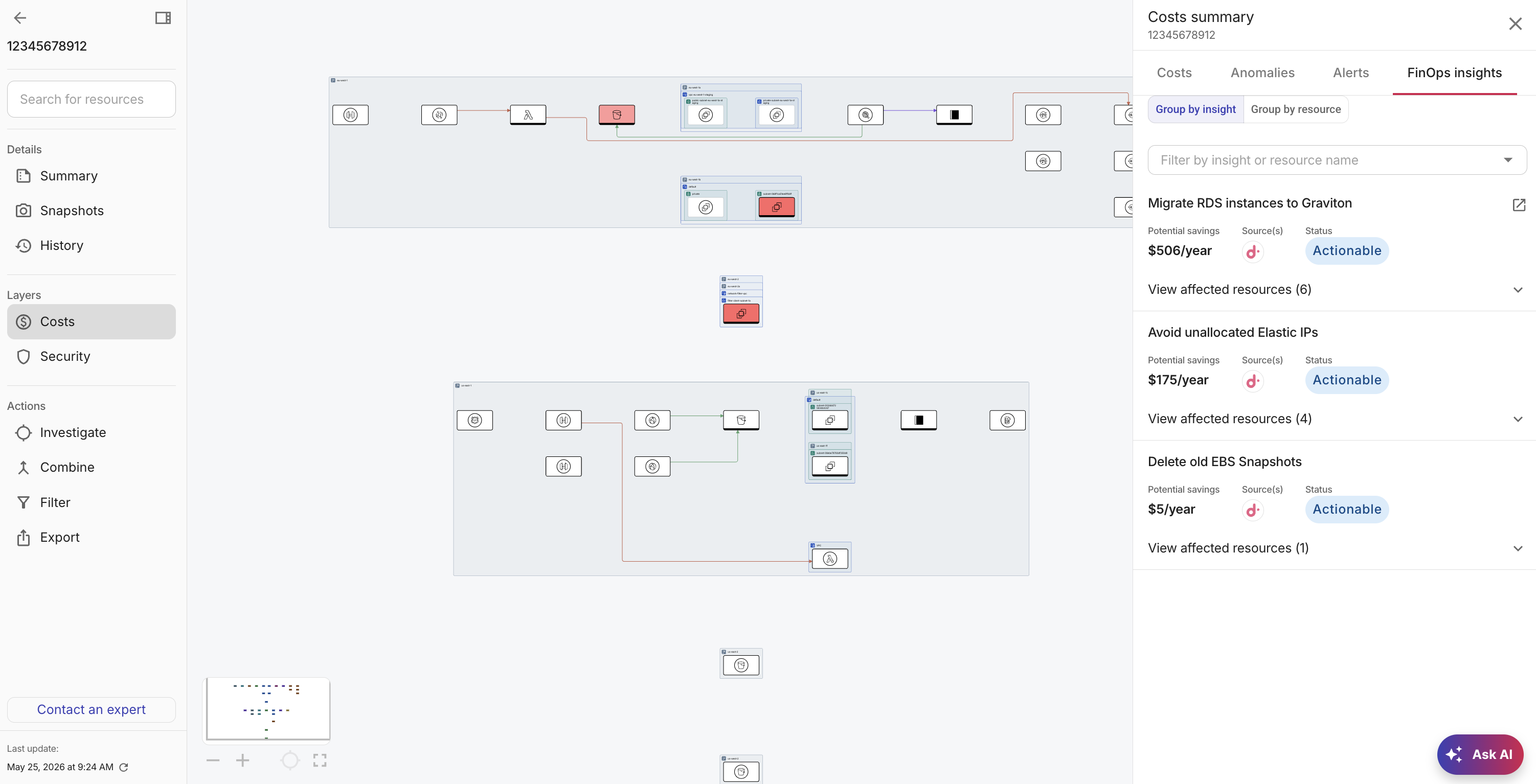

「FinOps insights」タブには、ダイアグラム上のリソースに対する推奨が一覧表示されます。各インサイトについて、潜在的なコスト削減額・ソース・ステータスを確認できます。

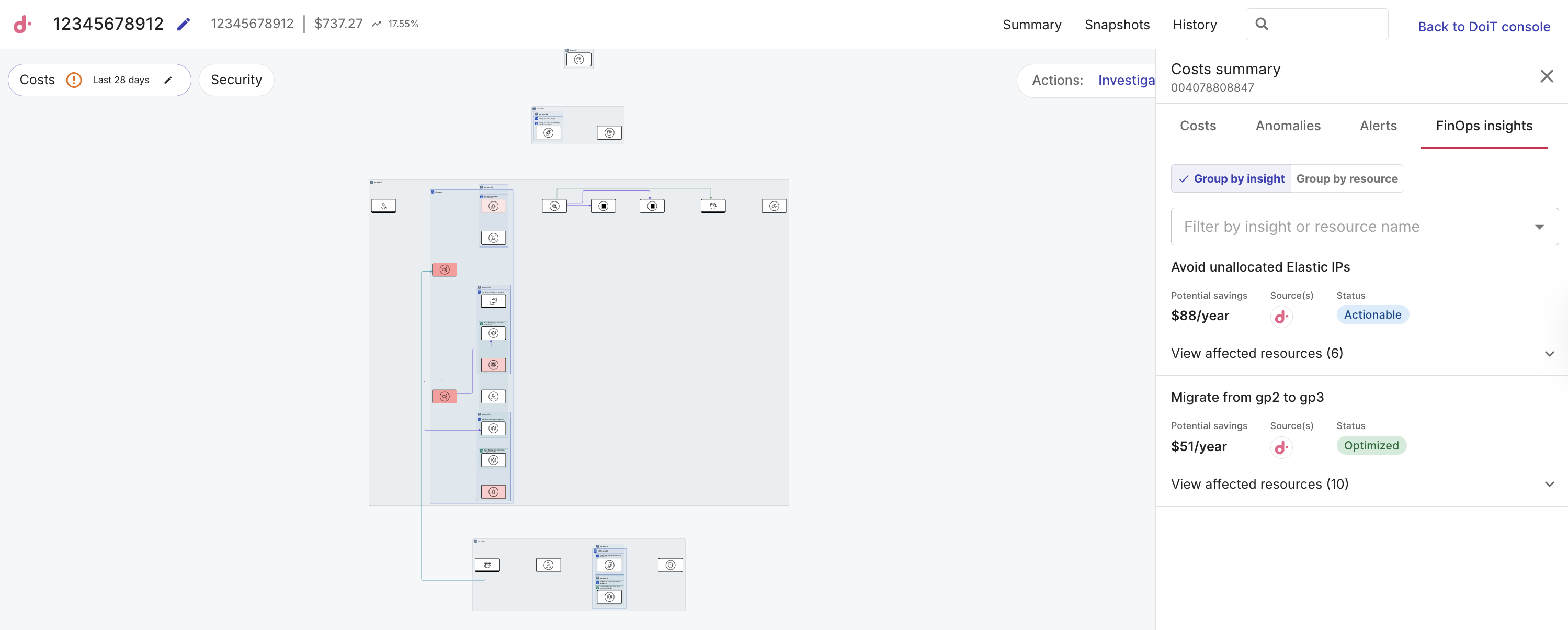

• 「Group by insight」を使用して、推奨タイプ別に一覧を整理します。インサイトを展開すると、影響を受けたすべてのリソースを表示できます。たとえば、複数ノードにまたがってリサイズやアイドルリソースといった特定の最適化に取り組みたい場合に有用です。

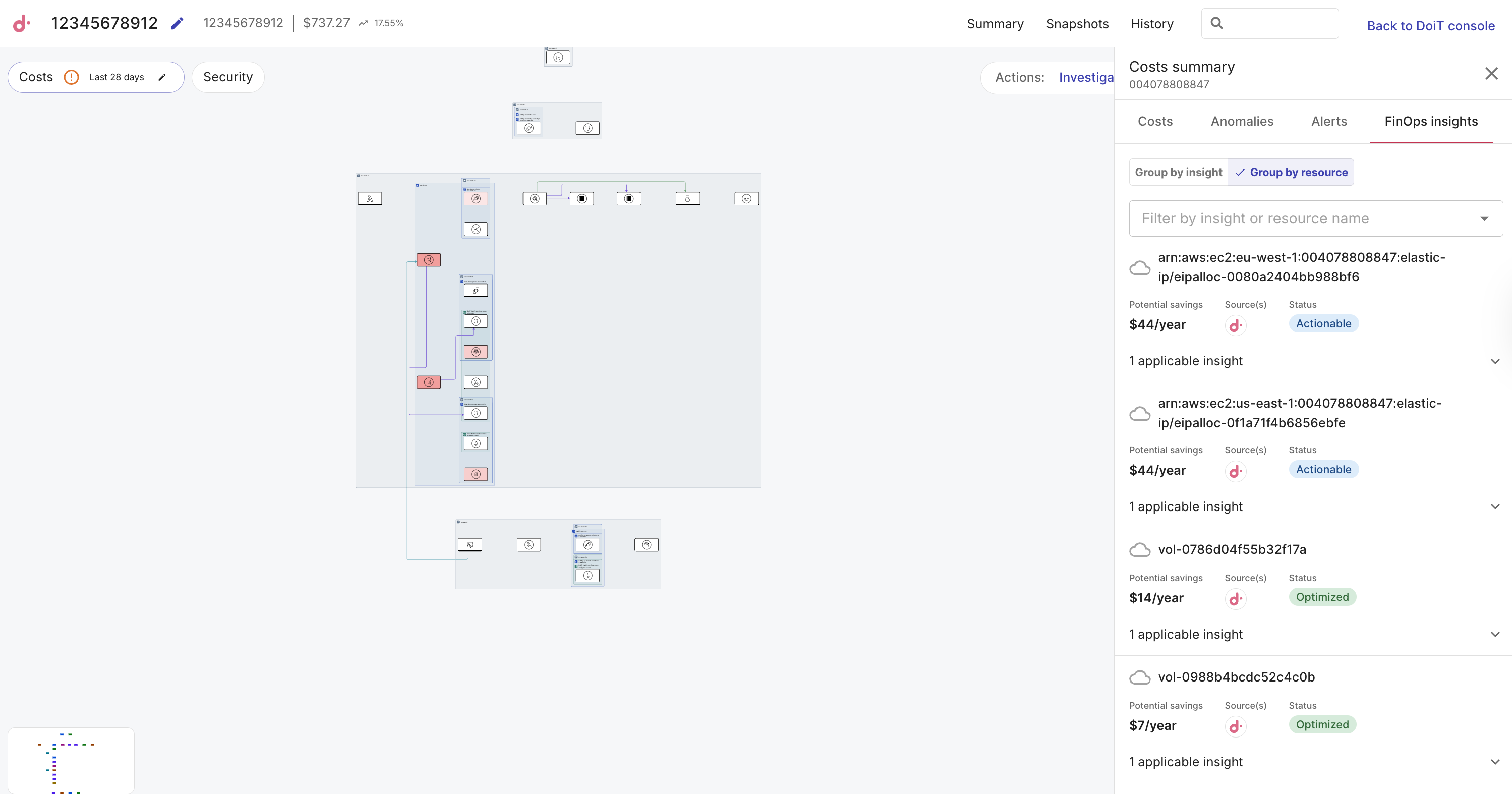

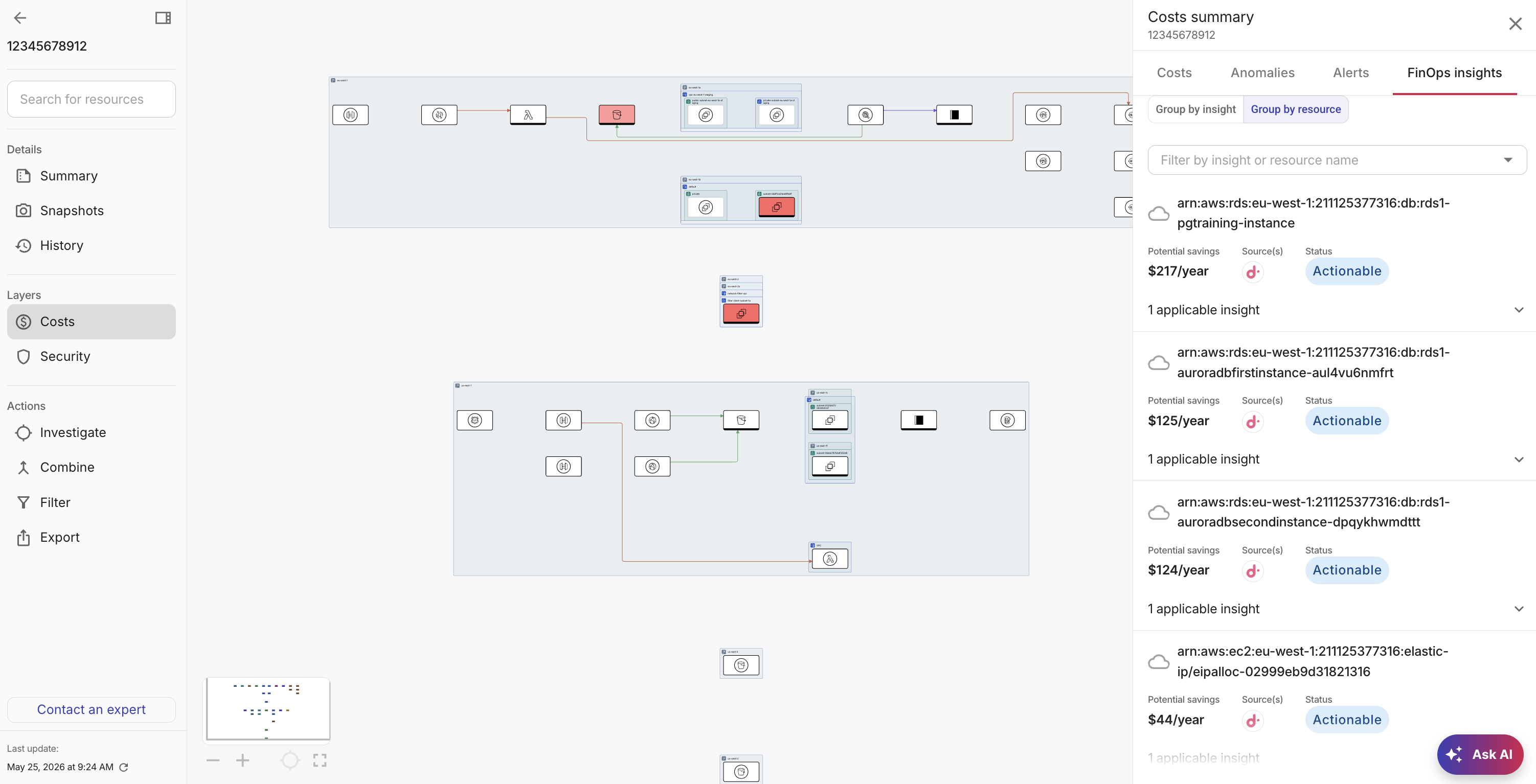

• 「Group by resource」を使用して、クラウドリソース別に整理します。リソースを開くと、そのリソースに適用可能なすべてのインサイトを確認できます。インサイトを展開すると、影響を受けたすべてのリソースを表示できます。特定のコンポーネントに注力し、その資産に対するあらゆるコスト削減の機会を把握したい場合に有用です。



• 「Filter by insight or resource name」を使用して一覧を絞り込みます。1 つ以上のインサイトタイトルまたはリソース名を選択して、一致する行のみを表示します。インサイトを展開すると、影響を受けたすべてのリソースを表示できます。ダイアグラムが大きく、探している対象があらかじめ分かっている場合に有用です。



• 一覧のインサイトまたはリソースを選択すると、ダイアグラム上で関連コンポーネントがハイライトされます。「Back」を使用するか、このビューを離れるとハイライトが解除されます。

• インサイトを展開すると、影響を受けたリソースの一覧を表示します。

• 一覧が空の場合、このダイアグラムに一致する推奨がまだないか、環境で FinOps インサイトが利用できない可能性があります。

単一コンポーネントの場合

「Costs」および「Anomalies」タブでは、アカウントまたはプロジェクトのコストサマリーおよびダイアグラム全体のコストのアノマリーと同じ詳細（合計・トレンド・内訳・アノマリー一覧）を、選択したコンポーネントに絞って表示します。

ダイアグラム上でコンポーネントを選択し、コンポーネントのサイドパネルを使用します。

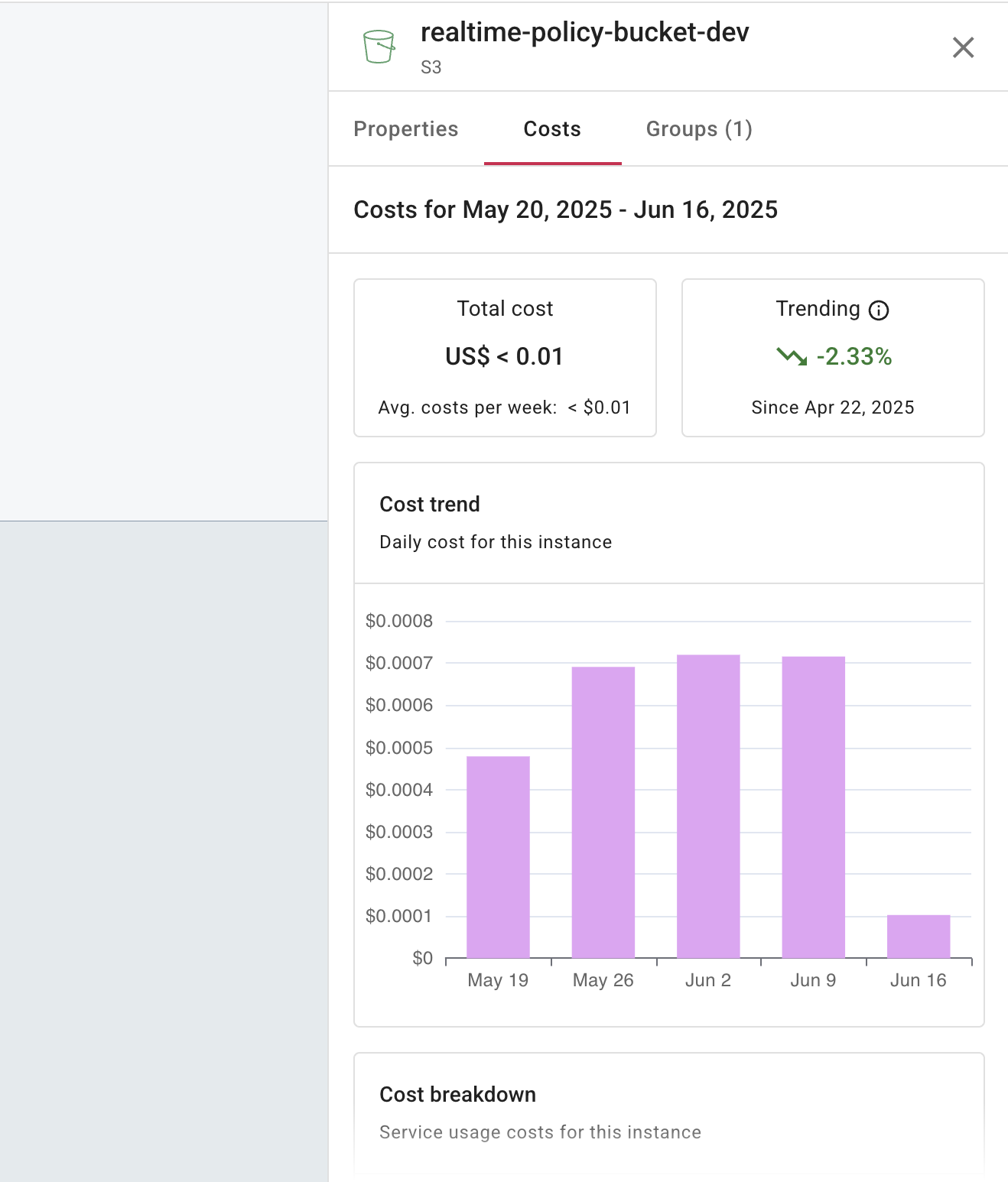

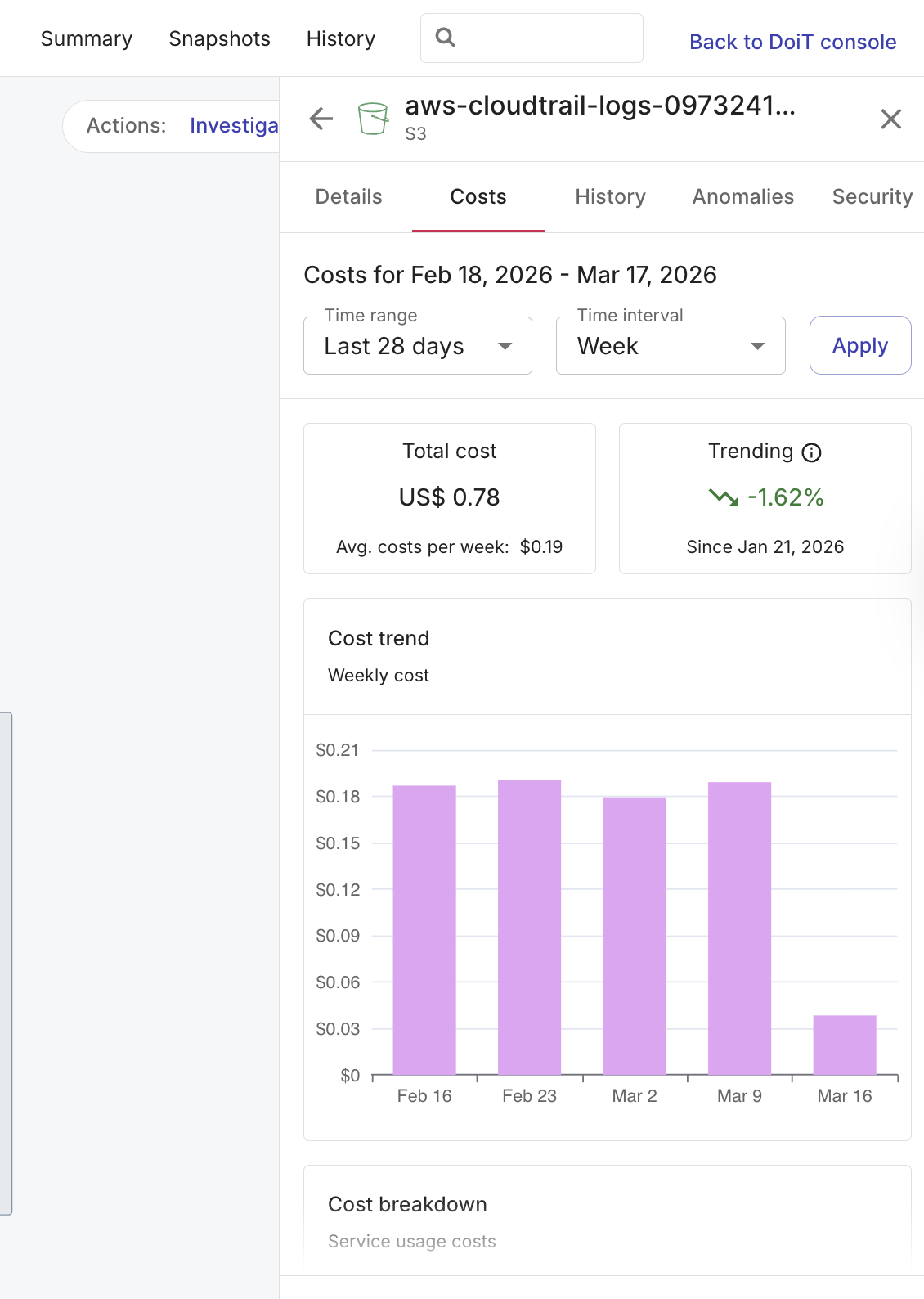

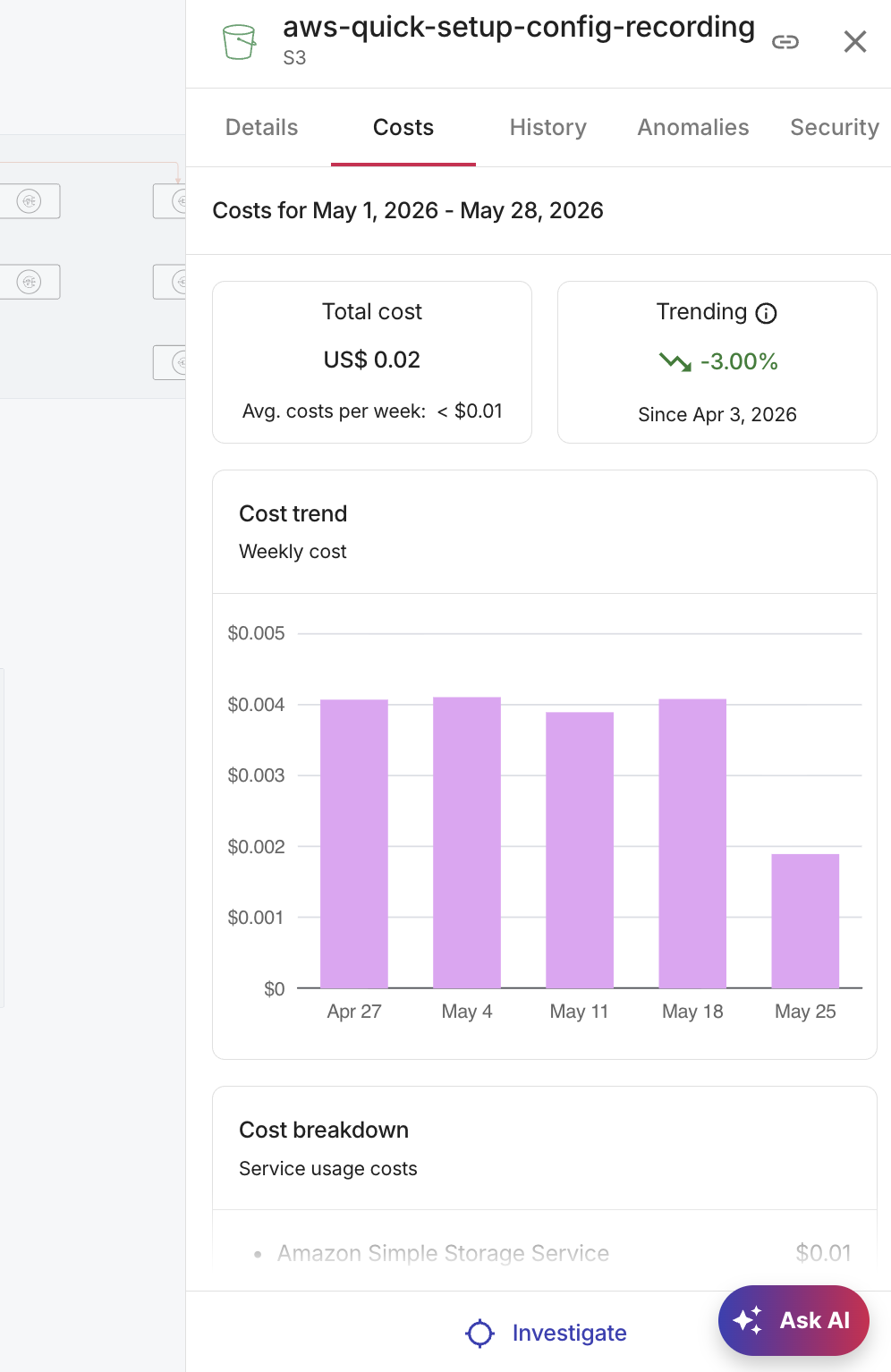

コストを表示する

1. ダイアグラム上のコンポーネントを選択します。

2. 「Costs」タブを開きます。



   時間範囲と間隔を設定します（既定は直近 28 日間・週次間隔）。選択したコンポーネントに特化した「Cost trend」と「Costs breakdown」を確認します。

   注意

   コストのヒートマップがオンの場合、このタブは変更するまでヒートマップの時間範囲を共有する場合があります。

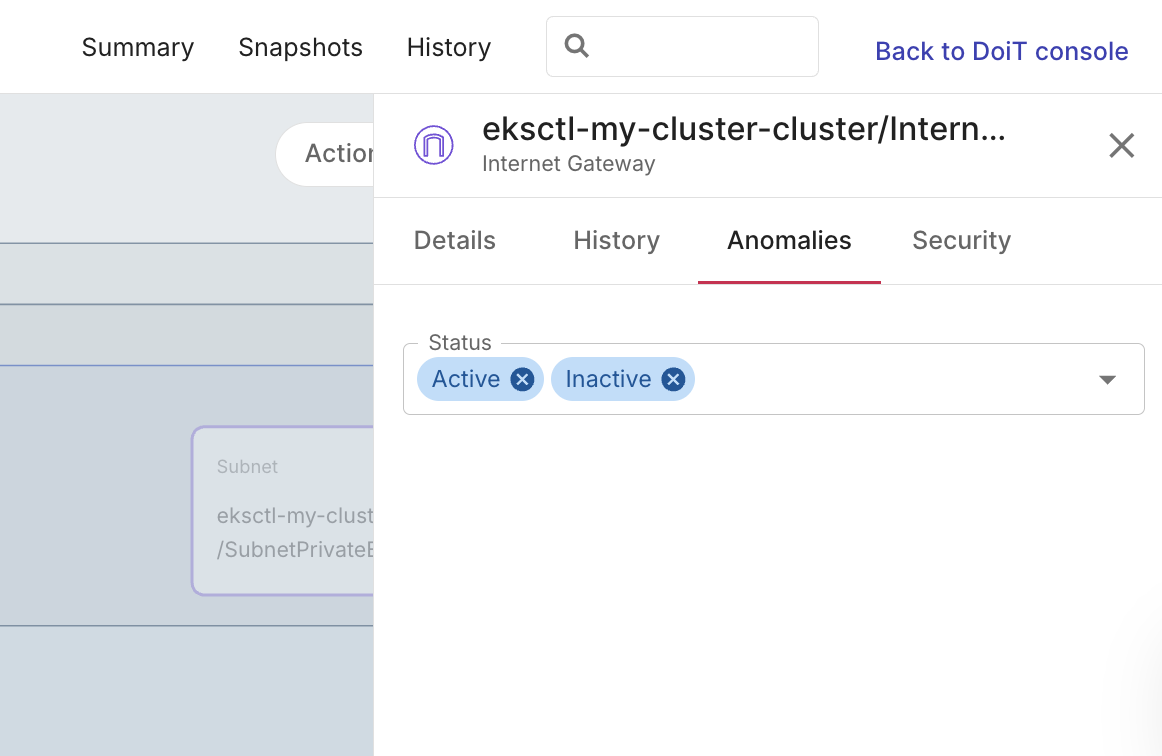

コストのアノマリーを表示する

1. コストのアノマリーを確認したいダイアグラム上のコンポーネントを選択します。

2. 「Anomalies」タブを選択します。

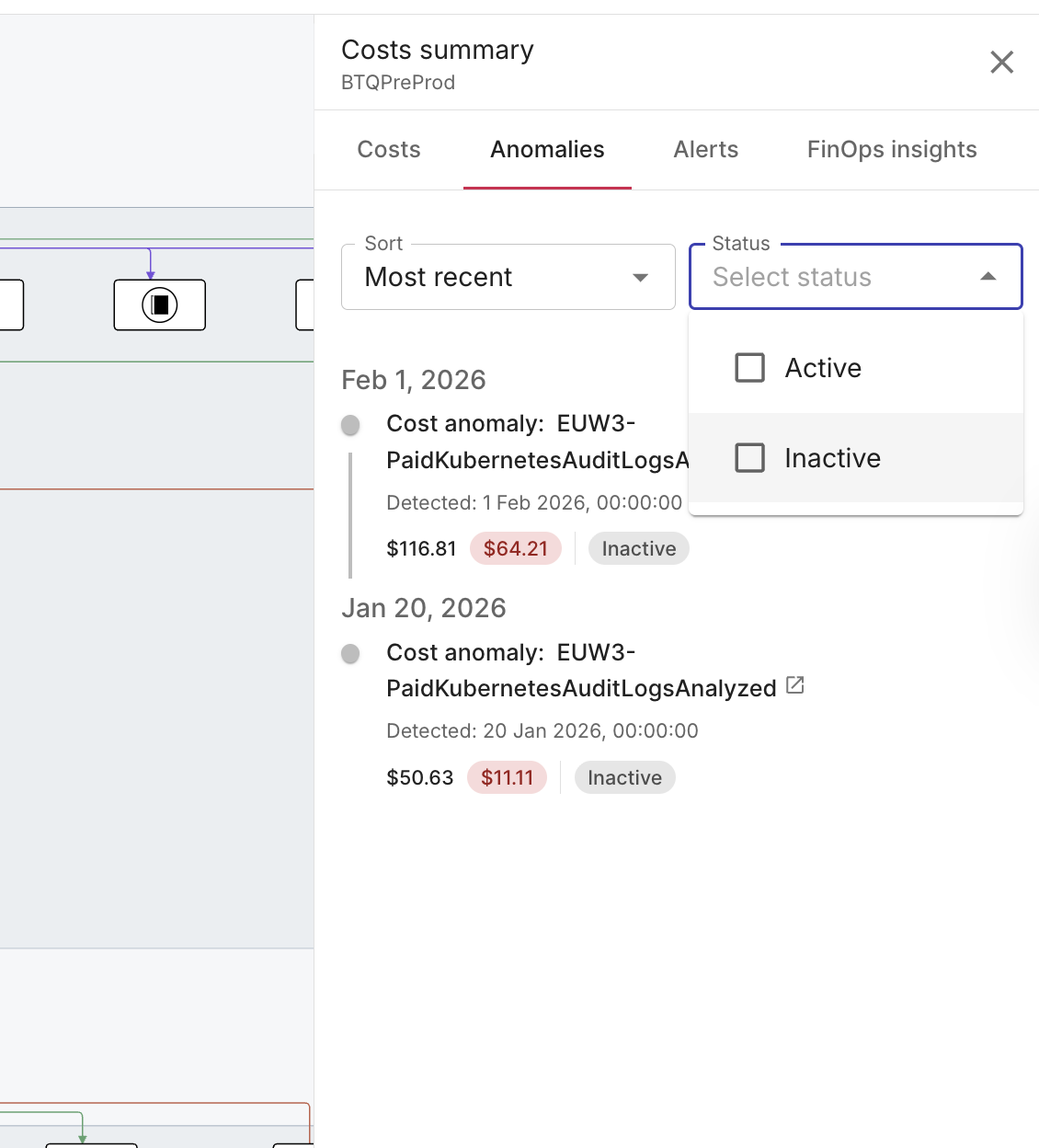

   • 最新・重要・高額の順に並べ替え
   • 有効・無効のアノマリーでフィルター



   各アノマリーについて、ステータス・確認状況・影響を受けたリソースが表示されます。ホバーしてサマリーを表示し、影響を受けたリソースを選択してダイアグラムをフォーカスするか、タイトルを選択して DoiT コンソールでアノマリーの詳細を開くことができます。
